 Conception d'un porte canne pour le street fishing

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
gft
Modérateur
Modérateur
avatar

Nombre de messages : 1558
Age : 45
Localisation : vaux le penil
Date d'inscription : 24/09/2008

MessageSujet: Conception d'un porte canne pour le street fishing   Ven 31 Oct 2014 - 9:22

Pratiquant beaucoup la pêche du bord avec 2 cannes (1 UL et 1 MH), je recherchais un porte canne à accrocher à la ceinture, pour éviter de poser sans arrêt une canne par terre, ce qui :
  • les abîmes  No
  • risque de la faire tomber à la flotte  affraid
  • les mets à disposition de pieds susceptibles de les réduire en miettes de carbone  pale


Ceux du commerce ne me tentent guère, ils sont moches où s'accroche à la jambe, ce qui entraîne un balancement de la canne lorsqu'on marche.

Ben mon imprimante 3d va chauffer !!!!

J'ai donc modéliser l'engin en 3D, appelé Rod Holder, 5 pièces au total :
  • la plaque arrière
  • l'accroche ceinture
  • le tube porte canne
  • les 2 joints en plastique mou pour ne pas abîmer la canne
  • la plaque avec le nom


Quelques images de la pièce assemblée :
On peut voir l'empreinte des écrous qui viendront maintenir l'accroche ceinture à la plaque arrière.
Les 2 joints en plastique mou sont positionnés au dessus et au dessous du tube.


Ici, on peut voir les trous pour passer les vis de fixation de l'accroche ceinture et du tube.


Enfin une vue de l'intérieur, avec les empreintes des écrous de fixation.



Toutes les pièces ont été imprimées en ABS, il ne me reste qu'à les assembler et mettre un petit coup de peinture/vernis.
@+

_________________
http://gftfishing.blogspot.fr/
Tu veux apprendre à pêcher ? demande à Invité !!
Revenir en haut Aller en bas
http://gftfishing.blogspot.fr/
newton
Vice-Président
Vice-Président
avatar

Nombre de messages : 720
Age : 43
Localisation : Hautefeuillle
Date d'inscription : 20/07/2009

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Ven 31 Oct 2014 - 10:00

C'est pas encore imprimé !!
ça pèse combien au final ? 200g ? Vu la densité de l'ABS ça doit être super léger, mais est-ce que c'est résistant ?

Comment on fait pour passer commande Laughing



Revenir en haut Aller en bas
gft
Modérateur
Modérateur
avatar

Nombre de messages : 1558
Age : 45
Localisation : vaux le penil
Date d'inscription : 24/09/2008

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Ven 31 Oct 2014 - 10:08

Si c'est déjà imprimé, mais pas encore fixé (ce soir...)
ça pèse que dalle et c'est assez costaud.
A tester en réel.

Pour les commandes, dès que j'ai éprouvé le système What a Face

_________________
http://gftfishing.blogspot.fr/
Tu veux apprendre à pêcher ? demande à Invité !!
Revenir en haut Aller en bas
http://gftfishing.blogspot.fr/
lauky



Nombre de messages : 69
Localisation : Melun
Date d'inscription : 01/06/2014

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Ven 31 Oct 2014 - 10:21

Une bonne petite idée, à voir le résultat en photo ou en vrai Very Happy
Revenir en haut Aller en bas
gft
Modérateur
Modérateur
avatar

Nombre de messages : 1558
Age : 45
Localisation : vaux le penil
Date d'inscription : 24/09/2008

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Ven 31 Oct 2014 - 10:31

Les pièces, sans les vis, mais avec les écrous, pèse 185g.

Allez, voici 2 photos brut de décoffrage.
Les pièces en vrac :

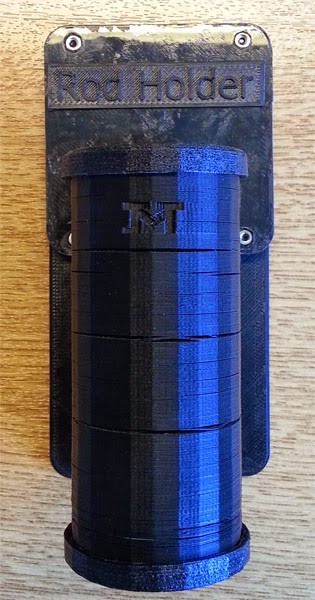

Les pièces pré-montées :


Reste à boucher les quelques fentes sur le tube, dues à la rétractation de l'ABS lors du refroidissement, mais j'ai un mastic pour plastic bi-composant qui devrait faire l'affaire.
Après le test en réel, je mettrai un petit coup de peinture et de vernis.

_________________
http://gftfishing.blogspot.fr/
Tu veux apprendre à pêcher ? demande à Invité !!
Revenir en haut Aller en bas
http://gftfishing.blogspot.fr/
newton
Vice-Président
Vice-Président
avatar

Nombre de messages : 720
Age : 43
Localisation : Hautefeuillle
Date d'inscription : 20/07/2009

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Ven 31 Oct 2014 - 10:34

Wahou!!! Shocked
Revenir en haut Aller en bas
RCA

avatar

Nombre de messages : 1955
Localisation : Fontenay-Trésigny (77)
Date d'inscription : 21/09/2008

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Ven 31 Oct 2014 - 12:11

De la conception à la réalisation finale, je suis bluffé, comme d'habitude affraid affraid affraid
Revenir en haut Aller en bas
thomas
Conseil d'administration
avatar

Nombre de messages : 1547
Age : 33
Localisation : Bazoches les Bray
Date d'inscription : 15/12/2008

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Ven 31 Oct 2014 - 18:40

La dernière photo du projet en 3D m'a fait penser à autre chose Suspect

Belle réalisation en tout cas, c'est du travail de pro, la classe!!!!

Etait-il possible de faire une encoche en haut du tube pour y "bloquer" le pied du moulinet afin d'éviter que la canne ne tourne sur elle-même ?
Revenir en haut Aller en bas
thomas
Conseil d'administration
avatar

Nombre de messages : 1547
Age : 33
Localisation : Bazoches les Bray
Date d'inscription : 15/12/2008

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Ven 31 Oct 2014 - 18:45

Comme ça en fait:

Revenir en haut Aller en bas
thomas
Conseil d'administration
avatar

Nombre de messages : 1547
Age : 33
Localisation : Bazoches les Bray
Date d'inscription : 15/12/2008

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Ven 31 Oct 2014 - 19:31

Je n'avais pas fais gaffe au logo JMT, excellent!!!
Revenir en haut Aller en bas
gft
Modérateur
Modérateur
avatar

Nombre de messages : 1558
Age : 45
Localisation : vaux le penil
Date d'inscription : 24/09/2008

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Ven 31 Oct 2014 - 19:53

Pas c.on l'encoche, j'y penserai pour la version 2.0 Wink

Le logo JMT (un J et un T dans un M), je l'ai inventé depuis tout jeune.
J'aime bien lol!

_________________
http://gftfishing.blogspot.fr/
Tu veux apprendre à pêcher ? demande à Invité !!
Revenir en haut Aller en bas
http://gftfishing.blogspot.fr/
gft
Modérateur
Modérateur
avatar

Nombre de messages : 1558
Age : 45
Localisation : vaux le penil
Date d'inscription : 24/09/2008

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Lun 3 Nov 2014 - 19:14

Et voilà, les pièces sont assemblées et peintes.
J'aurai pu les poncer plus mais j'étais trop pressé hihihihi.


Et voilà ce que ça donne une fois porté :


Je pense l'utiliser en action de pêche ce week end.

_________________
http://gftfishing.blogspot.fr/
Tu veux apprendre à pêcher ? demande à Invité !!
Revenir en haut Aller en bas
http://gftfishing.blogspot.fr/
lauky



Nombre de messages : 69
Localisation : Melun
Date d'inscription : 01/06/2014

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Lun 3 Nov 2014 - 19:56

Pas mal, ça ne te gêne pas derrière le bras ? en marchant ?
Revenir en haut Aller en bas
gft
Modérateur
Modérateur
avatar

Nombre de messages : 1558
Age : 45
Localisation : vaux le penil
Date d'inscription : 24/09/2008

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Mar 4 Nov 2014 - 7:10

ça ne touche pas mon bras.
Je n'ai pas encore testé en condition réelle.
Faudra attendre le week end pour ça (enfin s'il ne pleut pas...) car il fait nuit quand je rentre du taf.

_________________
http://gftfishing.blogspot.fr/
Tu veux apprendre à pêcher ? demande à Invité !!
Revenir en haut Aller en bas
http://gftfishing.blogspot.fr/
thomas
Conseil d'administration
avatar

Nombre de messages : 1547
Age : 33
Localisation : Bazoches les Bray
Date d'inscription : 15/12/2008

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Mar 4 Nov 2014 - 17:53

Classe!
Revenir en haut Aller en bas
gft
Modérateur
Modérateur
avatar

Nombre de messages : 1558
Age : 45
Localisation : vaux le penil
Date d'inscription : 24/09/2008

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Mer 5 Nov 2014 - 10:42

Pour la V2, j'ai pris en compte la remarque de Thomas et j'ai rajouté une petite encoche pour bloquer les moulinets spinning :


D'autres remarques/idées avant que je lance l'impression ?

_________________
http://gftfishing.blogspot.fr/
Tu veux apprendre à pêcher ? demande à Invité !!
Revenir en haut Aller en bas
http://gftfishing.blogspot.fr/
thomas
Conseil d'administration
avatar

Nombre de messages : 1547
Age : 33
Localisation : Bazoches les Bray
Date d'inscription : 15/12/2008

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Mer 5 Nov 2014 - 13:49

Dernière remarque, change les initiales et mets les miennes, ce sera parfait Wink lol!
Revenir en haut Aller en bas
gft
Modérateur
Modérateur
avatar

Nombre de messages : 1558
Age : 45
Localisation : vaux le penil
Date d'inscription : 24/09/2008

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Mer 5 Nov 2014 - 14:38

thomas a écrit:
Dernière remarque, change les initiales et mets les miennes, ce sera parfait Wink lol!

C'est quoi tes initiales ? Je ne connais que le T...

_________________
http://gftfishing.blogspot.fr/
Tu veux apprendre à pêcher ? demande à Invité !!
Revenir en haut Aller en bas
http://gftfishing.blogspot.fr/
thomas
Conseil d'administration
avatar

Nombre de messages : 1547
Age : 33
Localisation : Bazoches les Bray
Date d'inscription : 15/12/2008

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Mer 5 Nov 2014 - 17:19

Parce que je m'appelle juste Thomas en fait !!!
Revenir en haut Aller en bas
gft
Modérateur
Modérateur
avatar

Nombre de messages : 1558
Age : 45
Localisation : vaux le penil
Date d'inscription : 24/09/2008

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Mer 5 Nov 2014 - 18:40

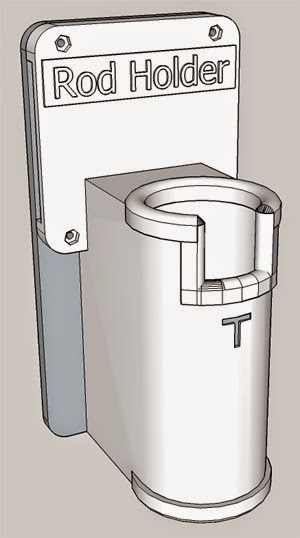

Ca ferait un truc comme ça :


_________________
http://gftfishing.blogspot.fr/
Tu veux apprendre à pêcher ? demande à Invité !!
Revenir en haut Aller en bas
http://gftfishing.blogspot.fr/
thomas
Conseil d'administration
avatar

Nombre de messages : 1547
Age : 33
Localisation : Bazoches les Bray
Date d'inscription : 15/12/2008

MessageSujet: Re: Conception d'un porte canne pour le street fishing   Mer 5 Nov 2014 - 19:38

Il faut ouvrir une entreprise! C'est du travail de pro, je suis flatté.
Mais le "rod holder gft style 2014" ne me serait pas utile car je ne prends toujours qu'une canne en streetfishing.
Revenir en haut Aller en bas
